1.1系統概述

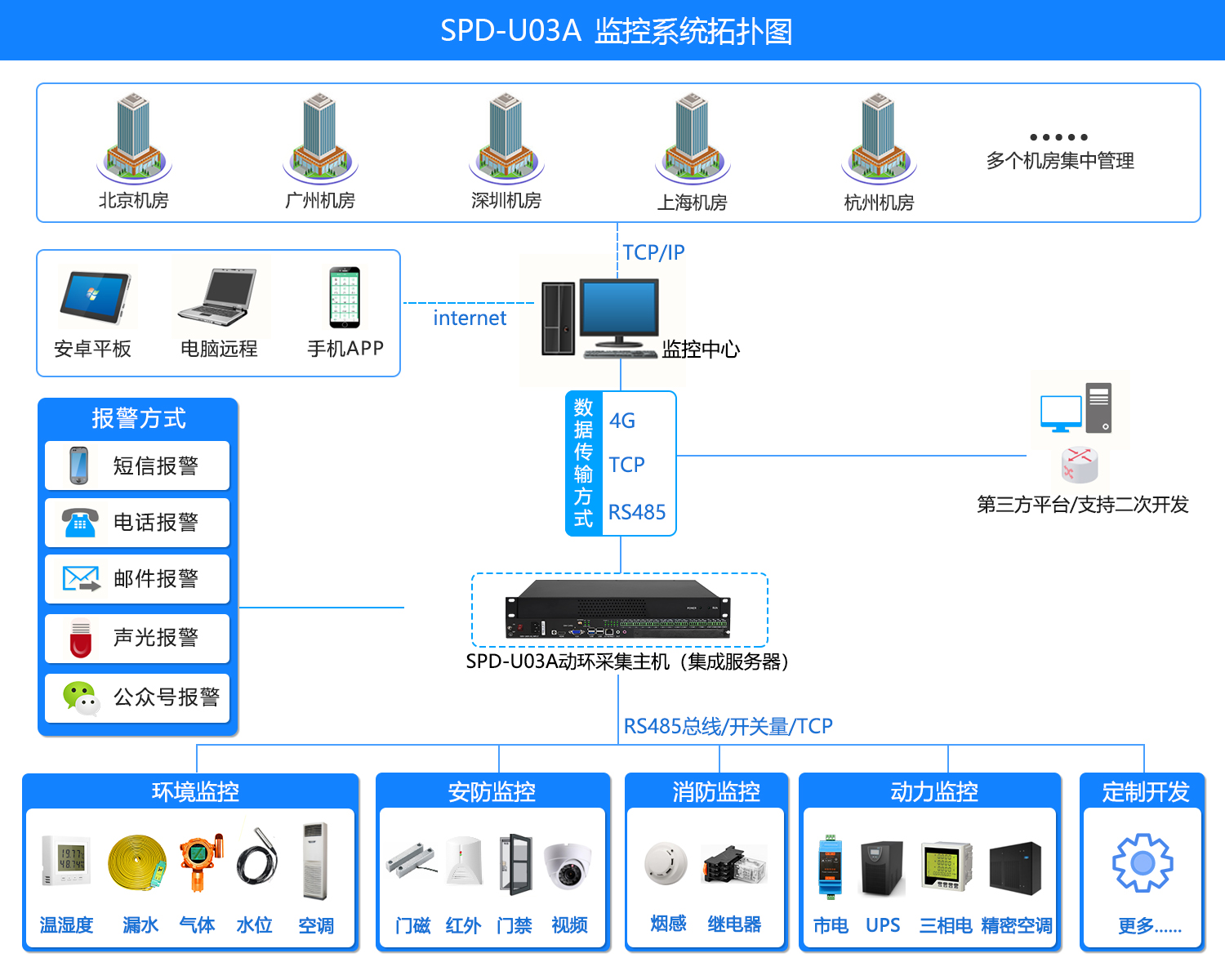

SPD-U03_1嵌入式一體化監控主機，接口采用標準的網口、RS485/等標準化接口，標準行業19寸機架式安雯結構。外接的傳感器設備的供電部分由監控主機進行供電，無需額外供電。配合動環軟件可以實現配電監控、UPS監控，停電監控、空調監控、漏水監控、視頻監控、門禁監控、溫濕度監控、煙感監控、防盜監控等。警情發生時可實現聲光報警、短信報警、電話語音報警、郵件報警等報警方式。實現監控報警并聯動控制功能，內嵌WEB軟件。用戶通過IE瀏覽器查看環境、設備參數、報警、報表等信息，無人值守現場、倉庫等場景的動力、環境、安全及網絡的一體化監控而設計。實現了機房設備的統一監控，減輕了機房維護人員負擔，提高了系統的可靠性，實現了機房的科學管理位置確認。
1.2主要功能
綜合管理。對機房所有環境設備進行監視,使操作人員可及時發現設備故障或隱患,并根據處理提示及時采取措施,減少不必要的損失監視配電系統的狀況,對配電系統的一次配電、二次配電的每個開關工作狀態進行監視,對配電系統的進線電壓、電流、頻率等參數用圖形或數值直觀地是示在界面上,可記錄歷史曲線監視UPS系統的運行狀況,全面診斷UPS每個部件狀況,監測整流器,逆變器、電池、旁路等部件的電壓、電流、頻率及負載有效峰值指數。
監視空調系統的運行狀況，監視空調內部部件的狀態及參數，操作空調開啟與停止，設定空調溫度和濕度設定值。當空調發生事件或故障，系統自動切換到報警畫面，并作語音報警和處理提漏水檢測系統，對機房內有水管或水源的區域(空調機的進、排水、暖氣片)進行監視，防止有水滲漏所采用的漏水檢測系統。
1.3 產品特性與接口
（一）采用工業級CPU處理器。
（二）便于擴展：可擴展插卡,即插即用，適合模塊化機房無需任何跳線。
（三）安裝方便：標準1U機架式設計安裝。
（四）外自供電：自帶對外供電接口，支持給設備直接供電，簡化接線。
（五）運行穩定：工業級元器件選型，機箱全鋼結構設計。
（六) 特有如下服務
1）小秘書提示服務，可以定時（每天/每星期/每月）通過短信報告監控系統的工作狀態，讓客戶了解最近一段時間范圍內機房是否正常，傳感器（溫度、漏水、煙霧等）是否有報警發生。
2）系統監視服務，當系統的設置參數發生改變時通知客戶，以防止某些非人為因素而致監控失效。高穩定系統+超強糾錯造就高可靠系統！
1.4 開放式系統
我們?yōu)榭蛻籼峁╅_放的數據接口，支持MODBUS_RTU協議；SNMP協議，MODBUS_UDP協議，MODBUSTCP協議，客戶可以進行二次開發，并提供相關技術支持。
1.5接口示意圖
1. 電源開關：接電之后控制主機的開關電
2. 電源接口：主機100V~220V電源供電
3. 12V電源輸入：主機12V電源供電，有一路12V后備電源接口
4. HDMI接口：高清多媒體接口，接入顯示器
5. SIM卡槽：SIM卡槽，可插入中國移動、聯通、電信的手機卡
6. VGA接口：VGA標準輸出數據的專用接口,接入顯示設備
7. 天線接口：連接廠家提供的GPRS天線頭增強信號
8. 4路USB接口：規范電腦與外部設備的連接和通訊連接鼠標、鍵盤等
9. 網口：連接網線，路由器等
10. 音頻輸入輸出：綠色連接音響耳機，粉紅色連接話筒麥克風
11. 6路開關量輸入：可接入6路開關量接口傳感器，例如：煙感、紅外、漏水等
12. 2路繼電器輸出：2路繼電器輸出可接入聲光報警，聯動消防設備
13. 2路RS232接口：連接電腦設備，連接RS232傳感器設備
14. 2路RS485接口帶12V輸出：可以連接溫濕度、氣體、三相電表等RS485接口4路RS485接口：可以連接UPS、精密空調、除濕機等RS485接口
1.6標準配置SPD-U03_1動環主機外形尺寸及技術參數
SPD-U03_1嵌入式一體化監控主機，接口采用標準的網口、RS485/等標準化接口，標準行業19寸機架式安雯結構。外接的傳感器設備的供電部分由監控主機進行供電，無需額外供電。配合動環軟件可以實現配電監控、UPS監控，停電監控、空調監控、漏水監控、視頻監控、門禁監控、溫濕度監控、煙感監控、防盜監控等。警情發生時可實現聲光報警、短信報警、電話語音報警、郵件報警等報警方式。實現監控報警并聯動控制功能，內嵌WEB軟件。用戶通過IE瀏覽器查看環境、設備參數、報警、報表等信息，無人值守現場、倉庫等場景的動力、環境、安全及網絡的一體化監控而設計。實現了機房設備的統一監控，減輕了機房維護人員負擔，提高了系統的可靠性，實現了機房的科學管理位置確認。
1.2主要功能
綜合管理。對機房所有環境設備進行監視,使操作人員可及時發現設備故障或隱患,并根據處理提示及時采取措施,減少不必要的損失監視配電系統的狀況,對配電系統的一次配電、二次配電的每個開關工作狀態進行監視,對配電系統的進線電壓、電流、頻率等參數用圖形或數值直觀地是示在界面上,可記錄歷史曲線監視UPS系統的運行狀況,全面診斷UPS每個部件狀況,監測整流器,逆變器、電池、旁路等部件的電壓、電流、頻率及負載有效峰值指數。
監視空調系統的運行狀況，監視空調內部部件的狀態及參數，操作空調開啟與停止，設定空調溫度和濕度設定值。當空調發生事件或故障，系統自動切換到報警畫面，并作語音報警和處理提漏水檢測系統，對機房內有水管或水源的區域(空調機的進、排水、暖氣片)進行監視，防止有水滲漏所采用的漏水檢測系統。
1.3 產品特性與接口
（一）采用工業級CPU處理器。
（二）便于擴展：可擴展插卡,即插即用，適合模塊化機房無需任何跳線。
（三）安裝方便：標準1U機架式設計安裝。
（四）外自供電：自帶對外供電接口，支持給設備直接供電，簡化接線。
（五）運行穩定：工業級元器件選型，機箱全鋼結構設計。
（六) 特有如下服務
1）小秘書提示服務，可以定時（每天/每星期/每月）通過短信報告監控系統的工作狀態，讓客戶了解最近一段時間范圍內機房是否正常，傳感器（溫度、漏水、煙霧等）是否有報警發生。
2）系統監視服務，當系統的設置參數發生改變時通知客戶，以防止某些非人為因素而致監控失效。高穩定系統+超強糾錯造就高可靠系統！
1.4 開放式系統
我們?yōu)榭蛻籼峁╅_放的數據接口，支持MODBUS_RTU協議；SNMP協議，MODBUS_UDP協議，MODBUSTCP協議，客戶可以進行二次開發，并提供相關技術支持。
1.5接口示意圖
1. 電源開關：接電之后控制主機的開關電
2. 電源接口：主機100V~220V電源供電
3. 12V電源輸入：主機12V電源供電，有一路12V后備電源接口
4. HDMI接口：高清多媒體接口，接入顯示器
5. SIM卡槽：SIM卡槽，可插入中國移動、聯通、電信的手機卡
6. VGA接口：VGA標準輸出數據的專用接口,接入顯示設備
7. 天線接口：連接廠家提供的GPRS天線頭增強信號
8. 4路USB接口：規范電腦與外部設備的連接和通訊連接鼠標、鍵盤等
9. 網口：連接網線，路由器等
10. 音頻輸入輸出：綠色連接音響耳機，粉紅色連接話筒麥克風
11. 6路開關量輸入：可接入6路開關量接口傳感器，例如：煙感、紅外、漏水等
12. 2路繼電器輸出：2路繼電器輸出可接入聲光報警，聯動消防設備
13. 2路RS232接口：連接電腦設備，連接RS232傳感器設備
14. 2路RS485接口帶12V輸出：可以連接溫濕度、氣體、三相電表等RS485接口4路RS485接口：可以連接UPS、精密空調、除濕機等RS485接口
1.6標準配置SPD-U03_1動環主機外形尺寸及技術參數
|
硬件配置 |
CPU | J1900(可選配更高性能CPU) |
| 內存 | 1xSO-DIMM，DDR3 1333MHz Memory，4G(可選配8G) | |
| 硬盤 | 機械硬盤500G (可增加硬盤容量或者選配固態硬盤) | |
| 以太網口 | 1個10/100/1000M以太網口 | |
| 串口 | 2個RS232，6個RS485串口 | |
| IO通道 | 6DI 2 DO | |
| USB | 4個USB口 | |
| GSM短信貓 | 1個 | |
|
工作條件 |
電源輸入 | AC 220V（可選配雙電源輸入） |
| 功耗 | <80W | |
| 環境溫度 | -10℃～50℃ | |
| 環境濕度 | 10%～90%RH，無凝露 | |
|
EMC指標 |
靜電防護 | 接觸放電:±6KV；空氣放電:±8KV |
| EFT防護 | ±2KV | |
| 外形結構 | 長×寬×高 | 440MM × 280MM × 44MM |
| 安裝方式 | 1U標準機架安裝 | 前面板或后面板機架安裝 |
